UVLO 기능은 무엇인가?

UVLO는 Under Voltage Lock Out의 약어이다. 직역하면 '부족 전압 차단' 이라고 할 수 있다.

원래 공급되어야 할 전압보다 부족한 전압이 나타나면 이를 감지해서 차라리 출력을 차단해버리는 기능이다.

부족 전압이 되려 위험한 경우에 요구되는 회로 기능이다.



한예로, 보통 전력 스위치의 게이트 드라이버의 출력 전압이 떨어질 때, 게이트 드라이버 회로 쪽에서 작동된다. 전력 스위치가 부족한 게이트-소스 전압으로 어중간하게 턴온이 되면, 턴온 저항이 높아진다. 전류는 흐르는데, 저항이 높으면 당연히 전력 스위치에서 상당한 열이 발생한다. 이 상태가 수초만 지속되도 온도가 급격히 오르고 결국엔 단락되어서(온도가 임계점 이상이면 단락된다) 과전류가 흐르거나 종국엔 파괴된다.



이러한 상황을 대비해서 고안된 기능이다.

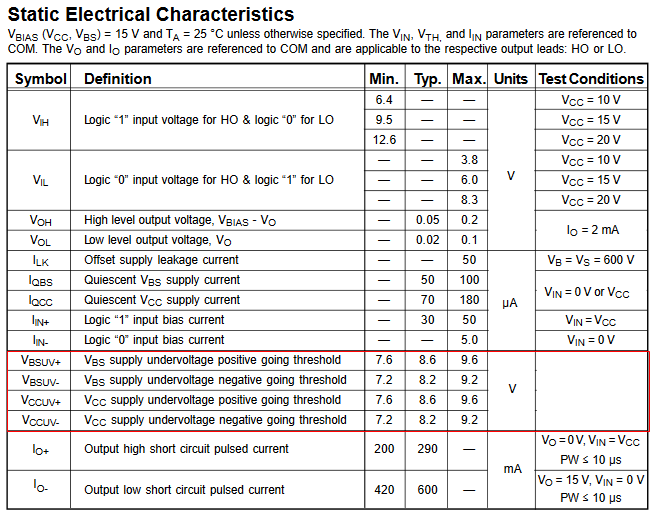

IRS2101과 같은 게이트 드라이버 모듈의 데이터 시트에서 그런 기능이 있는 것을 확인할 수 있다.
