orCAD, EAGLE, Ki-CAD 풋프린트, 심볼 라이브러리 사이트

PCB 제작을 위해서 회로 소자들의 심볼과 풋프린트를 찾는 사이트를 소개드립니다.

모두 무료 사이트 입니다.



1. Ultra Libarian

Ultra Librarian

비교적 유명한 사이트로 사용 방법은

1. 회원가입

2. 원하는 파트 검색. 예를 들어, 75ALS193을 검색하면

위와 같이 나오고

그 중에서 가장 오른쪽에 세개의 모델이 빨간색으로 그려져 이용 가능하다는 표시가 나타납니다.

왼쪽 부터 1) 회로도의 심볼 Symbol,

2) PCB 도면의 풋프린트 footprint,

3) PCB의 3D 모델 모형 Figure 입니다.

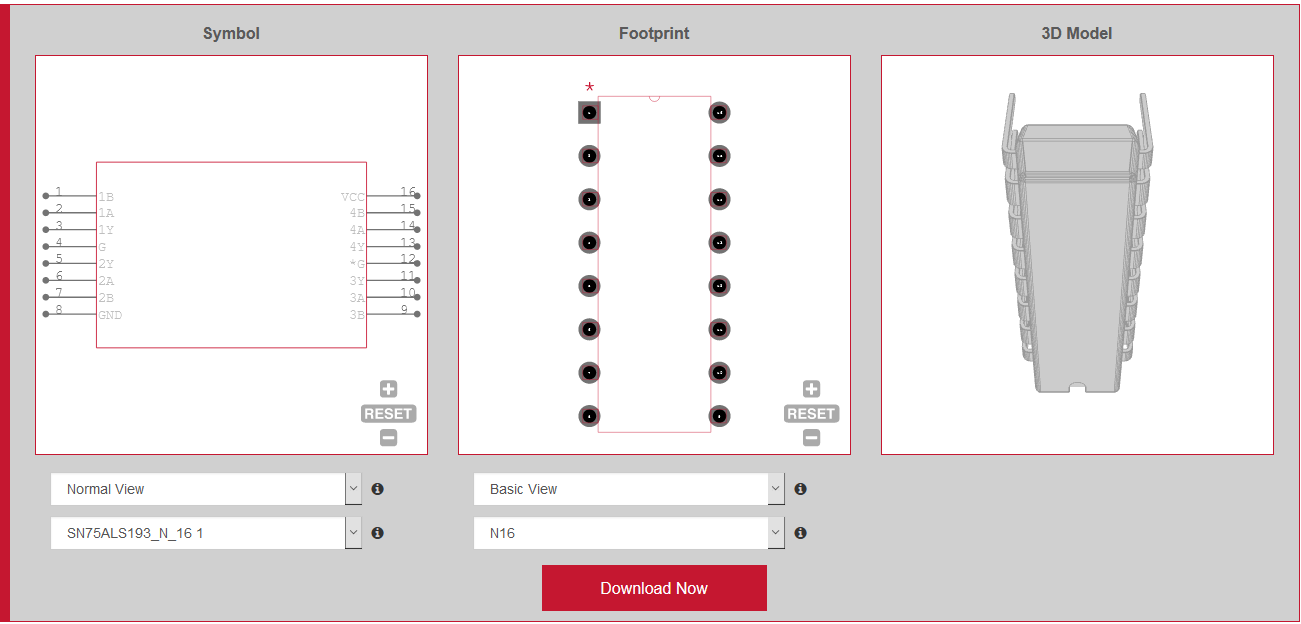

클릭해서 들어가면 이렇게 심볼, 풋프린트 3D 이미지가 예시로 나타납니다.

우리가 찾는 형태인지 확인하고 다운로드를 진행합니다.

Download Now를 클릭합니다.

그러면 이렇게 사용하는 프로그램에 맞춰서 적절한 파일 포맷으로 다운받을 수 있습니다.

이 때, 사용하는 단위나 심볼의 핀넘버의 순서도 아래에서 선택할 수 있습니다.

orCAD의 경우에는 저는 따로 건드리지 않아도 아무 문제 없었습니다.



Download 버튼을 클릭하고 잠시 기다리면, 압축파일이 얻어집니다.

압축파일을 풀고 Allegro 또는 Orcad Capture XML폴더에 들어가면 해당 라이브러리를 이용할 수 있는 파일들이 있습니다.

Ultra Librian의 단점은 Allegro 풋프린트를 다운받을 때, batch 파일을 일일이 실행해서 dra, pad, drl 파일로 변환해줘야 합니다. 이 과정에서 PCB editor를 켜게 되고요. 그래서 속도가 좀 느린 컴퓨터로는 답답할 수 있습니다.



얻어진 Allegro footprint 파일은 얻어진 dra, pad, drl 파일들을 모두

C:\Cadence/spb_15.5/share/pcb/pcb_lib/symbols 에 넣으면 됩니다. 중간에 spb_버전정보 만 바꿔주시면 됩니다.

그러면 PCB Editor의 파트 추가 버튼을 누르고 Library까지 선택했을 때, package symbol에 나타나게 됩니다.



orCAD Capture 폴더의 XML 파일은 Capture에서 [File] - [Import] - [Import XML Library] 에서 해당 XML파일을 엽니다. 그러면 XML파일이 있던 위치에 OLB 라이브러리 파일이 생성되고, 파트 추가 창에서 라이브러리를 추가해서 사용하면 됩니다.





2) SnapEDA

오히려 UltraLibrian보다 더 많은 풋프린트가 있는 것 같기도 한 SnapEDA입니다.

SnapEDA

사용 방법은 UltraLibrian과 같습니다. 장점은 Ultra Librian처럼 batch파일을 클릭해서 일일이 dra, pad, drl 파일로 변환할 필요가 없다는 점입니다. 이미 dra, pad, drl 파일 형태로 준비가 되어있습니다. 단점은 다운로드를 받을 때 한번에 모든 프로그램 포맷 종류의 심볼과 풋프린트들을 다운받다보니 속도가 약간 느리다는 점입니다.

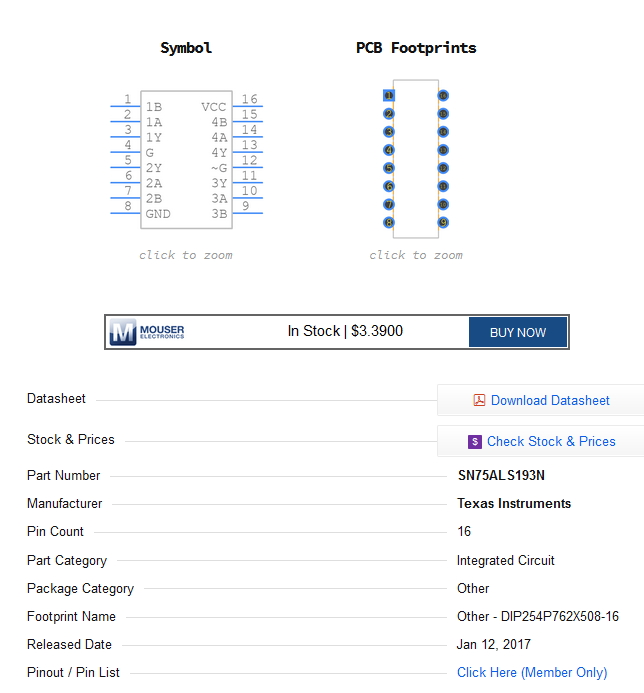

3) Component Search Engine

위의 두 곳에서도 찾는 소자의 정보가 없을 경우에 여기서 찾아봅니다.



Component Search Engine - Free access to schematic symbols, PCB footprints and 3D models

여기도 장점은 dra, pad, drl 파일 형태로 준비가 되다는 점이고, 단점은 snapEDA처럼 모든 파일이 한번에 다운된다는 점입니다. 하지만 속도가 그렇게 느리진 않아요. 그리고 가격정보가 바로 띄워진다는 점이 장점입니다.
